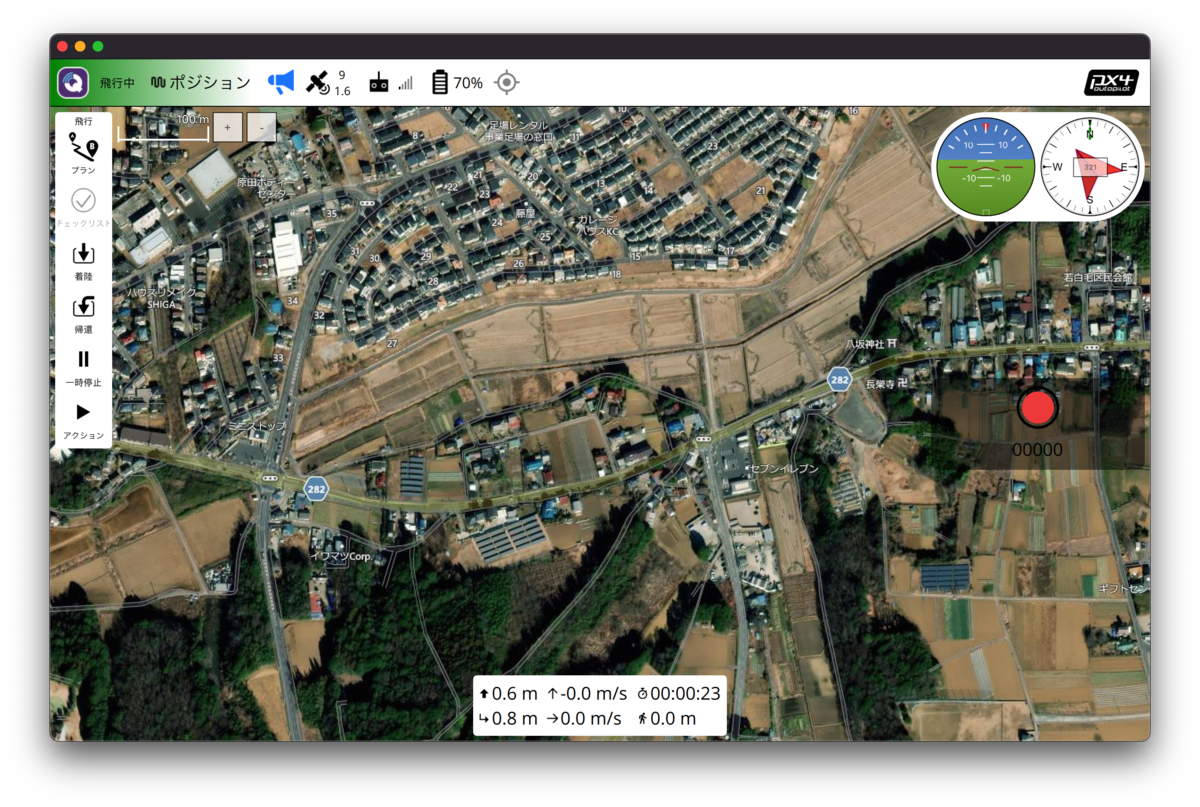

MacOSでQGroundControl v4.2.1でフリーズする問題

概要

MacOS(12.4 Monterey)でQGroundControlのアップデート後、起動直後にマップ画面がフリーズして以降の処理が行えないという問題が発生しましたが、問題が発生した箇所と不具合の解消ができたので、備忘録として公開します。

原因

QGroundControlのインストール時に、ホームディレクトリ直下に .config/org.qgroundcontrol が生成されます。 このディレクトリには、ParamCacheディレクトリとQGroundControl.iniが存在します。 QGroundControl.iniは、テキスト形式のパラメータファイルです。

QGroundControlのフリーズは、このキャッシュファイルまたはパラメータファイルが何らかの理由で破損したか、互換性が失われたことが原因と考えられます。

解決方法

.config/org.qgroundcontrolを丸ごと削除して、QGroundControlを再起動しましょう。 パラメータは機体側にも保存されているので、恐れる必要はありません。

NIST STM for sUAS(米国標準小型無人機システム試験方法)をシミュレータでやってみた

概要

米国国立標準技術研究所(National Institute of Standards and Technology、通称:NIST)が小型無人機の性能や操縦者の技能を評価する方法として、Standard Test Methods for Small Unmanned Aircarft Systems(通称:STM for sUAS)を定めていることを知り、さらにDJIシミュレータにSTM関連オブジェクトを取り込めるようになっていたので、早速試してみました。

導入は容易だが・・・

DJIのシミュレータは無償版と有償版がありますが、無償版でも使用することができました。機種を選択後、フリーフライト>カスタムシナリオを選択します。初期のフィールドは操縦者と機体だけが表示されているだけなので、メニュー左のModelを選択して、STMのモデルをImportする必要があります。

Import後は位置合わせを行う必要があります。フィールドのオブジェクトをクリックするとXYZ方向の矢印が表示されるので、それらをドラッグすると移動することができます。この辺りはUnityなどと同様ですね。

写真からもわかる通り、Import後のモデルはなぜか文字が左右に反転しています。直し方はちょっとわかりませんでしたが、STMの実施にはそれほど影響はないと思います(たぶん)。

また、無償版はシナリオの保存ができないので、使用ごとにこの作業を行うのが少し面倒そうです。

実際にSTMの方法で飛行してみた感想

STMは目視内でも目視外でも実施可能ですが、シミュレータの場合は目視内だと視点移動にキーボードかマウスが必要になり、実際の飛行環境とは異なります。VRを使えば操作系が不要で目視内飛行でできそうです。

一方、目視外飛行としてコントローラアプリの画面視点を使うことで、実際に即した飛ばし方ができました。STMでは真下や45度先のバケツの中身を撮影することが必要ですが、これらの練習をすることでジンバルの操作の練習にもなりそうです。

今後のSTMに関する取り組みについて

今後はシミュレータだけでなく、実際にSTMを行うためのオブジェクト(バケツのスタンドとかスコアシートとか)を準備して、屋外で実施してみたいと思います。

次回実施レポートにご期待ください。

XBee(S2C)でArdupilotからのテレメトリデータを受け取るようにする

今回は開発中のドローンにおいて、ドローンーGCS間のテレメトリの受信でXBee(S2C/Programmable)を使って実装したことをご紹介します。



開発中のドローンはプラットフォームにはArduPilot、グラウンドコントロールシステム(GCS)にはMissionPlannerやQGroundControlを使用しています。GCSに飛行速度や高度、バッテリー電圧などを表示したい場合、ドローンからテレメトリを受信する必要があります。

テレメトリ送受信機としてXBeeを選択した理由

ドローンからのテレメトリの受信手段として、写真のようなXBeeを使用しました。XBeeを採用した理由として、下記が挙げられます。

  • 技適を取得しているモジュールが販売されている
  • 通信モジュールとしての実績が豊富
  • Ardupilotの開発者サイトXbeeの記載がある(Ardupilotにも実績がある)
  • 安価(秋月電子通商で1つ2,900円)
  • 見通しの通信距離が1,200mとドローンを飛ばす上で十分な距離

XBee以外にもWiFiを利用したものやBluetoothを利用したものがあります。特にBluetoothは実装が比較的容易に行えるのですが、技適を取得していないモジュールが多く販売されており、購入には法的なリスクを伴うため採用を断念しました。

フライトコントローラ横の青っぽい基盤がXBee

テレメトリ送信側のXBee

テレメトリの送信用にXBeeが1つ受信用にさらにXBeeがもう1つの、計2つのXBeeが必要になります。以下の写真は送信側のXBeeです。

送信側のXBee

ドキュメントの落とし穴?

Ardupilotのドキュメントでは、送信側(ドローン)のXBeeをRouter([CE]=0)、受信側(PC)のXBeeをCoordinator([CE=1])に設定するように記載されていますが、私が試した範囲ですと送信側をCoordinator、受信側をRouterにしないと、正しく送受信できませんでした。

FCとXBeeの結線

開発中のドローンではフライトコントローラにPixhawk4(以下Pix4)を採用していますが、XBeeはPix4のTELEM1ポートに接続しています。

XBee側は直接接続せずに、XBee用の2.54mmピッチ変換基盤を使用しています。このピッチ変換基盤には電圧レギュレータが内蔵されており、Pix4から供給される+5Vの電圧をXBeeの動作電圧である+3.3Vに変換しています。Pix4から直接接続するとXBeeを破損する恐れがあるので注意が必要です。

送信側のXBeeのピッチ変換基盤と配線

Pix4とXBeeの配線は以下のようになっています。

  • 赤:+5v vcc
  • 黒:GND
  • 黄:Pix4 TX(out) -- XBee RX(Din)
  • 緑:Pix4 RX(in) -- XBee TX(Dout)

結線の際、ピンヘッダはドローンに固定する際に邪魔になるので、電線を基盤に直接はんだ付けしました。

また、基盤をドローンに固定するために、自動車用の少し厚みのある強力な両面テープを使用しました。

PCとXBeeの結線

テレメトリを受信する側のPCとXBeeの結線については、写真のようなXBee-USBインタフェースボードキットを使用しました。こちらも+5V-+3.3Vの変換レギュレータが内蔵されています。

こちらはUSBケーブルをPCに接続するだけですので、簡単です。

XBeeのパラメータ設定

XBeeへのパラメータ設定は、XCTUというソフトを使用しました。設定すべき値は基本的にArdupilotのドキュメントの通りです。DH・DLを相手側の実際のアドレスに合わせることと、CE(Coordinator Enable)の設定がドキュメントの記載とは逆になっている(いそうな)ので、その点は注意が必要です。

XCTU

www.digi.com

FlightControllerのテレメトリ設定

FCのテレメトリ設定にはMission Plannerを使用します。TELEM1に接続している場合は、MissionPlannnerのConfig/TuningメニューからFull Parameter Listを選択し、以下の設定を行います。

  • SERIAL1_BAUD57(57600bps)に設定
  • SERIAL1_PROTOCOLを1(GCS Mavlink)に設定

MissionPlannerの設定(Ardupilotサイトより)
  • BRD_SER1_RTSCTSの値を0(Disabled)に設定

MissionPlannerの設定(Ardupilotサイトより)

最後に Write Paramsボタンをクリックすると、FCに反映されます。

XBeeの通信で問題がある場合

一度設定を行うとFCやXBee側で設定が永続的に保存されるため、基本的には何もしなくても接続できるはずです。

しかし、実際に何度か試してみた感じですと、特にXBeeの初回接続がうまくいかないケースが多いように見受けられました。この場合、XCTUアプリを起動してXbeeの設定内容を確認し、実際に電波が拾える状態であることを確認した後にGCSを起動すると、うまく接続できることが多いです。
